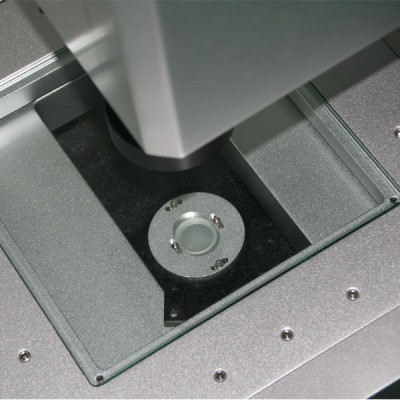

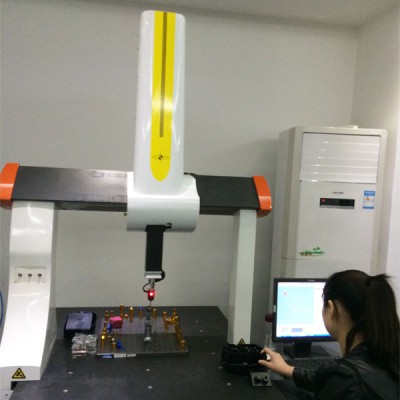

光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据自动采集工作。
广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。

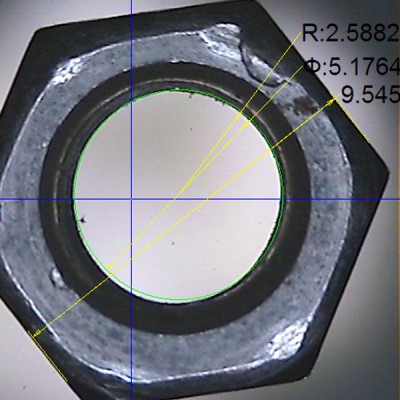

产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等，各种报表的输出,各种产品的检测。
| 仪器型号 Instrument model | ZME-3501B |
| 测量行程（mm） Measuring（mm） | 2000x400x200 |
| 外形尺寸（mm） Dimension（mm） | 2000*2600*1680 |
| 玻璃承重（kg） Grass table bearing（kg） | 80 |
| 仪器重量（kg） Instrument weight（kg） | 2100 |
| 测量精度 Accuracy | X,Y：（3.0+L/200）μm Z：（5+L/200）μm |
| 重复精度 Repeat-ability | +-3um |
| 光栅尺分辨率 Grating ruler resolution | 0.0002mm |
| CCD | 海康威视230万数字高清晰摄像机 |
| 镜头 Zoom lens | 0.7～4.5X高清晰连续变倍镜头 |
| 放大倍率 Image magnification | 34～220X |
| 工作距离 Working distance | 92mm |
